作为包装印后设备的供应商
旭恒拥有丰富的设计、制造经验

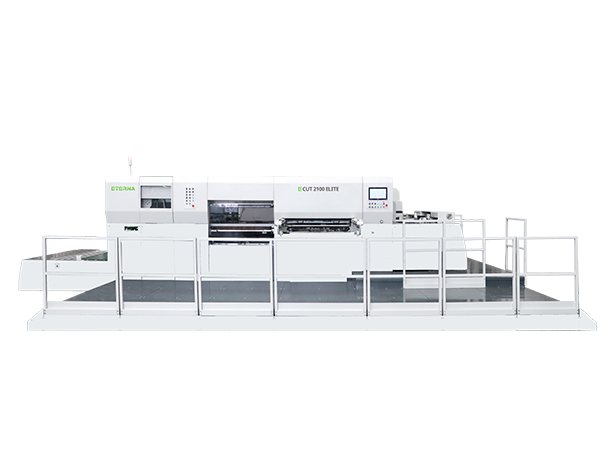

ECUT 2100 ELITE CLASS: SA

最大纸张尺寸2100 mm × 1300 mm

最小纸张尺寸780 mm × 550 mm

最高机械速度5500转/小时

(视模切产品的排列、纸张因素及操作因素而定)


获取样本

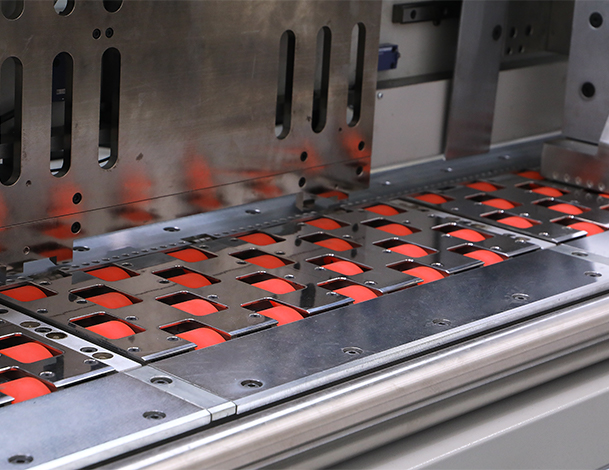

前沿送纸部

-下吸轮式前沿吸风箱,配风机及自动风门,吸风量可变频式调整;

-可调整式移动后挡,配可上下调整式纸尾托板;

-可增加一套电动后拍装置(选择性配置),配自动送纸机使用;

-气动式侧拍板(左右两侧);

-左、右侧拍板可以独立调整也可作同步调整;

-送纸前挡板前后、上下可微调;

-自动推移架(选择性配置)

模切部

-高强度模切工作机架;

-高精度活动平台及其驱动;

-模切部操作安全门及电气和机械安全系统。

-版框定位及自动锁紧系统,模切工具中央定位及安装系统;

-合成材料模切钢板支撑板定位及自动锁紧系统,模切钢板微调系统;

-气动离合/刹车器及安全操控系统;

-电动式模切压力调整及显示;

-抓纸牙排及传动链条;

-牙排链条安全锁装置;

-合成材料牙排链条导轨;

-高精度牙排传动间歇箱及传动齿轮;

-牙排及链条超负载扭力保护系统;

-牙排和纸板运行过程中的光电检测系统;

-二组前规定位块,二侧可分别调整;

-循环润滑系统并配备油量检测及断油警报装置;

-牙排传动链条自动润滑系统;

-模切钢板气动锁紧装置;

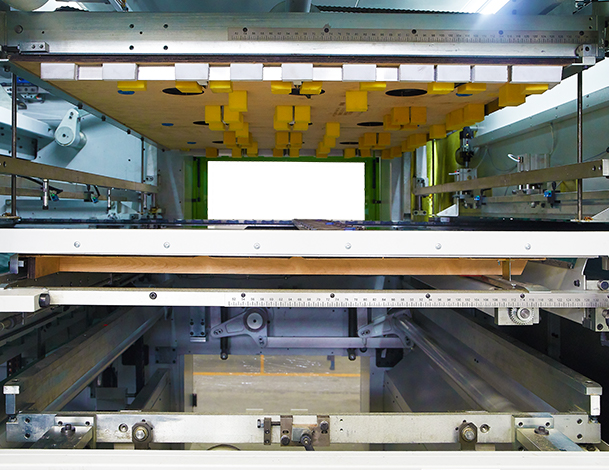

清废部

-快锁式清废上模、中模工具中央定位及安装系统。

-可完全打开式清废上框及清废上模工具前后微调系统。

-具有快锁式清废下模工具中央定位及安装系统的清废下框机构(选择性配置);

-模切补版取样装置;

-可选配清废下顶针系统;

-前清废(咬纸边去除)系统,前清废(咬纸边去除)工具中央定位及安装系统;

-三边清废和四边清废模切方式的一键式互换系统;

-清废部操作安全门及电气和机械安全系统

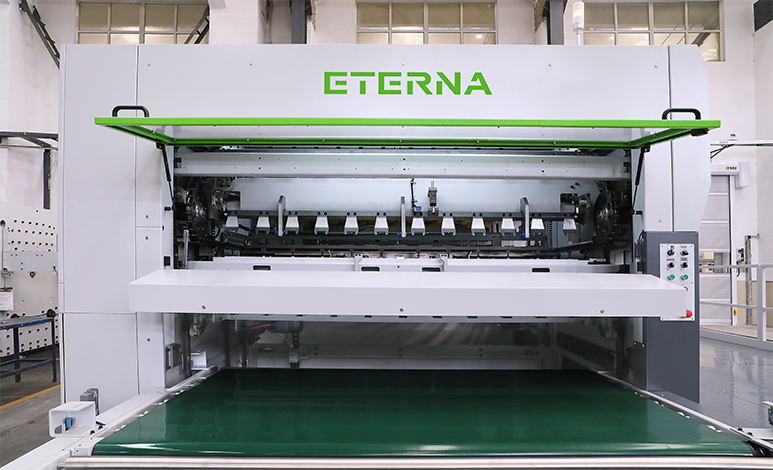

计数堆叠升降输送皮带收纸部

-皮带式收纸升降台;

-皮带式纸堆输送台(可与自动分纸机联接);

-不停机式收纸副台;

-计数堆叠输送控制系统;

-电子计数器;

-收纸前理纸装置;

-电动式收纸侧齐纸(含侧托纸)装置;

-电动式收纸后挡及纸尾托纸装置;

-收纸部操作安全门及电气和机械安全系统;

电气控制

-电气组件和电气线路采用欧美先进国家安全标准(CE标准);

-触摸屏操作及控制系统;

-可编程控器(PLC)控制系统;

-远程电气维护监控检查(选择性配置);

-自动换版调整系统(选择性配置);

-摄像头监控系统;

最 大 纸 张 尺 寸:
2100 mm × 1300 mm
最 小 纸 张 尺 寸:780 mm × 550 mm

最 大 模 切 范 围:

2080 mm × 1280 mm
版 框 内 径 尺 寸:2190 mm × 1329 mm
适 用 纸 张 范 围:瓦楞纸板:E、B、C、A和AB(视模切产品的刀线及痕线长度、纸张因素而定)
可 调 咬 纸 边 宽:9~18 mm
刀 线 高:
23.8 mm
最 高 机 械 速 度:
5500转/小时
模 切 压 力:
450吨
* 总 用 电 功 率:
47kw(主电机功率:22kw,变频调速)
* 电 力 要 求:
380V 三相 50HZ
* 压 缩 空 气 泵:
空气压缩机排气量1.05m³/min(立方/分钟)、12kg/cm²< 用户自备>
* 压 力 调 节 范围:
±1.5 mm
* 整 机 净 重:
45吨

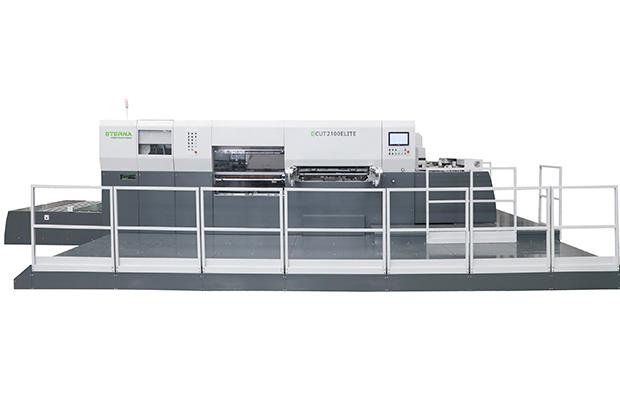

  • ECUT 2100 ELITE CLASS: SA
